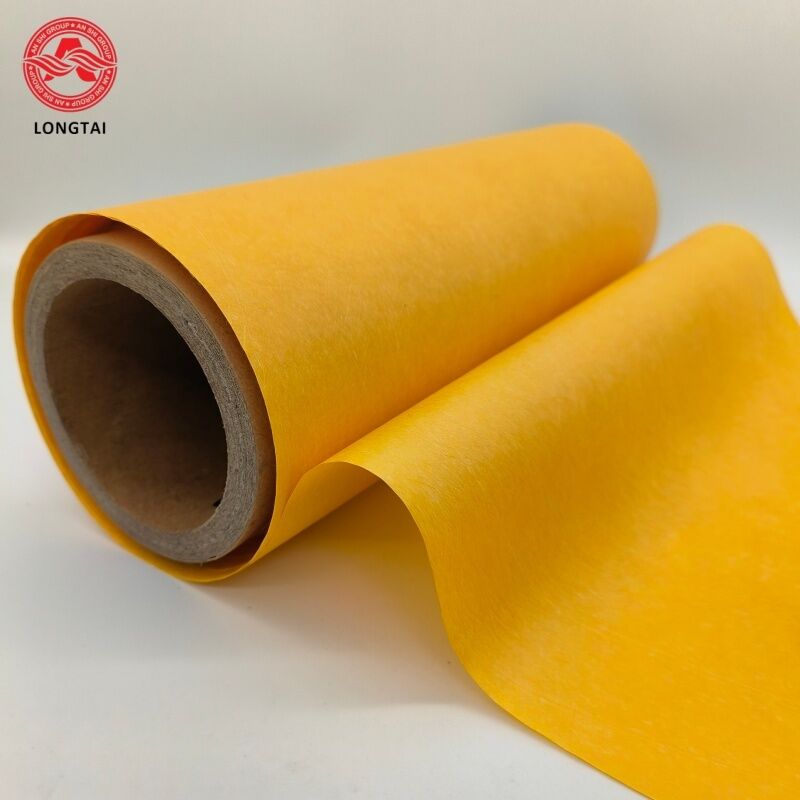

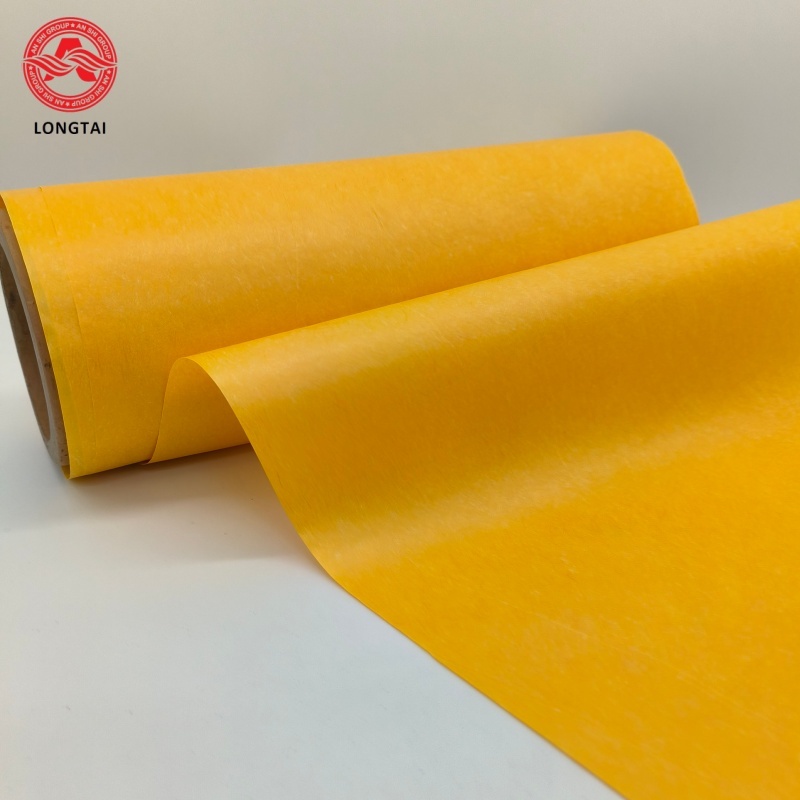

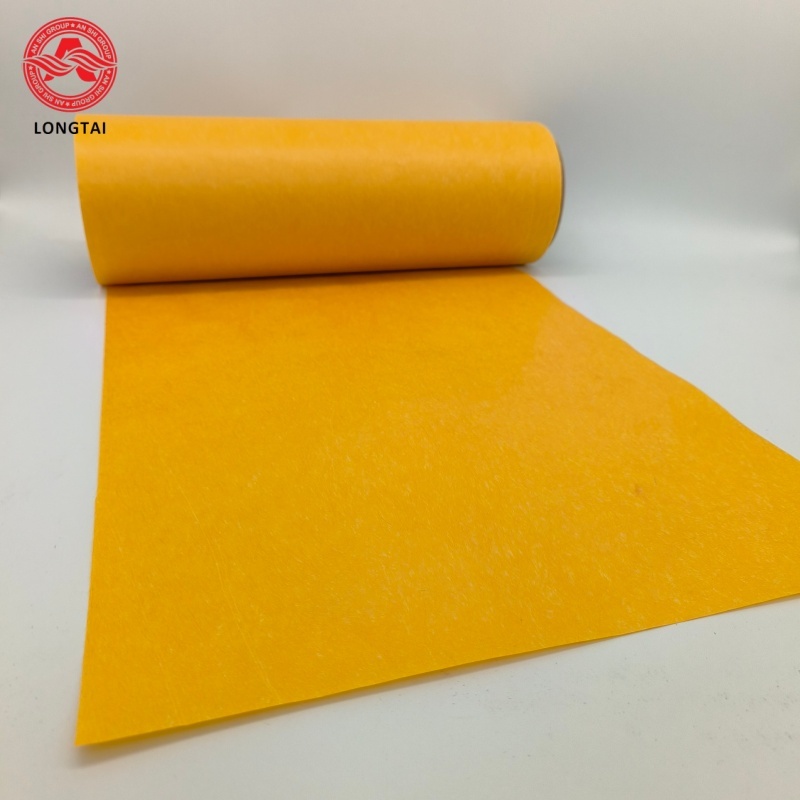

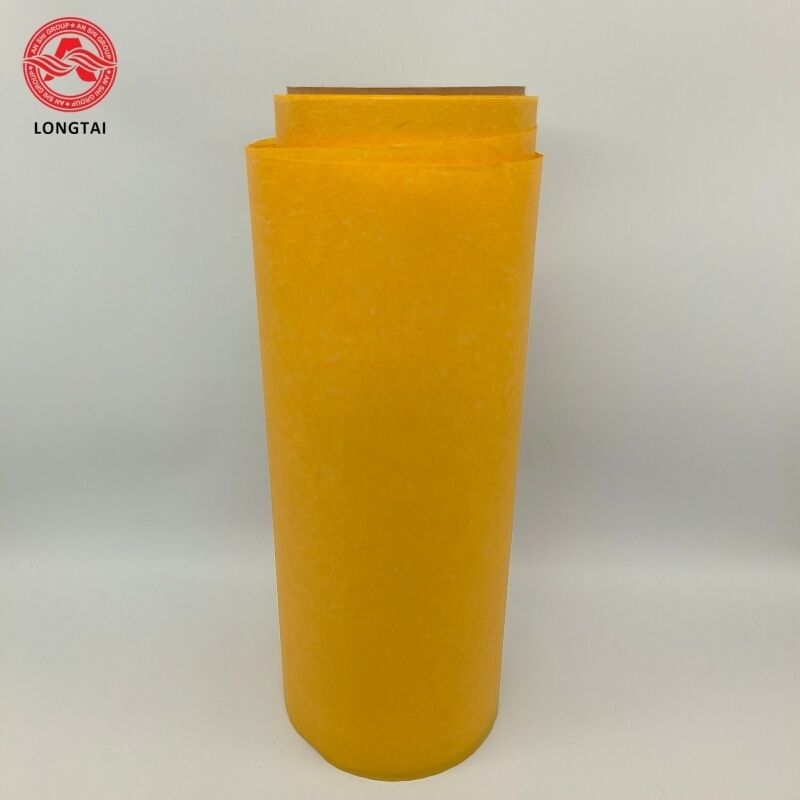

280°C ısıya dayanıklı poliamid kağıdı, Motor statörü için güvenilir fazlar arası ve dönüşler arası yalıtım

Bu yüksek performanslı poliamid yalıtım kağıdı, özellikle kuru tip ve yağla batırılmış yüksek sıcaklıklı transformatörlerin sarma yalıtımı için geliştirilmiştir.210°C ila 280°C arasında uzun süreli sürekli çalışmayı destekler, H sınıfı (180°C) geleneksel yalıtım malzemelerinin ısı direnci sınırını çok fazla aşan, son derece yüksek ısı direnci ile sınıflandırılan C sınıfı yalıtım substratı.

Yüksek saflıklı poliamid lif oluşturma teknolojisi ile üretilen, üstün elektrik yalıtımını, mekanik dayanıklılığı ve termal istikrarını birleştirir.Diyelektrik zayıflama gibi geleneksel aramid kağıdının kusurlarını aşar, boyut küçülmesi ve yüksek sıcaklıklarda yağ yaşlanmasına karşı zayıf direnç, yüksek kaliteli güç transformatörlerinde sıcak nokta bölgelerinin yalıtım taleplerine mükemmel bir şekilde eşleşir.

• Kalınlık aralığı: 0.06mm ~ 0.3mm, özel kesme genişliği mevcuttur
• Dielektrik Güç: ≥15kV, sürekli yüksek sıcaklık altında istikrarlı yalıtım performansı
• Mekanik Özellikleri: Uzunluk germe dayanıklılığı ≥160MPa, yırtma dayanıklılığı > 4kN/m, çatlak olmadan otomatik sarma için esnek
• Termal Dayanıklılık: Uzun süreli kullanım sıcaklığı 210°C~280°C, kalıcı yüksek sıcaklık altında yumuşatma, daralma veya toksik uçuş yok
• Kimyasal Direnci: Transformör yalıtım yağı için etkisiz, laş, asit ve alkali çözücüler, uzun süre daldırıldıktan sonra tozlama veya bozulma yok

• Ultra yüksek ısı direnci: 210 ~ 280 ° C'de uzun süreli istikrarlı hizmet, transformatör aşırı yüklenmesi sırasında anlık aşırı ısınma etkisine dayanıklı, ekipman kullanım ömrünü büyük ölçüde uzatır
• Güvenilir dielektrik performansı: Yüksek sıcaklık, yüksek frekans ve yağ dalgalanması altında hafif bir arıza voltaj düşüşü, uzay yük birikimi ve kısmi boşaltmayı kısıtlayan
• Olağanüstü mekanik dayanıklılık: Yüksek germe ve yırtılma direnci, zararsız olarak sarma bobin ve ara katman astar için iyi esneklik
• Düşük termal küçülme: geniş sıcaklık aralığında istikrarlı boyut, sarma yalıtım yapısını güvence altına almak için uzun süreli yüksek sıcaklıkta işlemden sonra deformasyon yoktur
• Alev geriletici ve çevre dostu: Kendini söndüren, halogensiz ve yüksek sıcaklıkta sıfır zararlı gaz emisyonu, kuru tip transformatörler için yangın güvenliği standartlarına uygun

Polyimid yalıtım kağıdı, statörler için esnek iç yuva yalıtımı, dönüş arası yalıtım ve faz arası ayırıcı olarak hizmet eder.

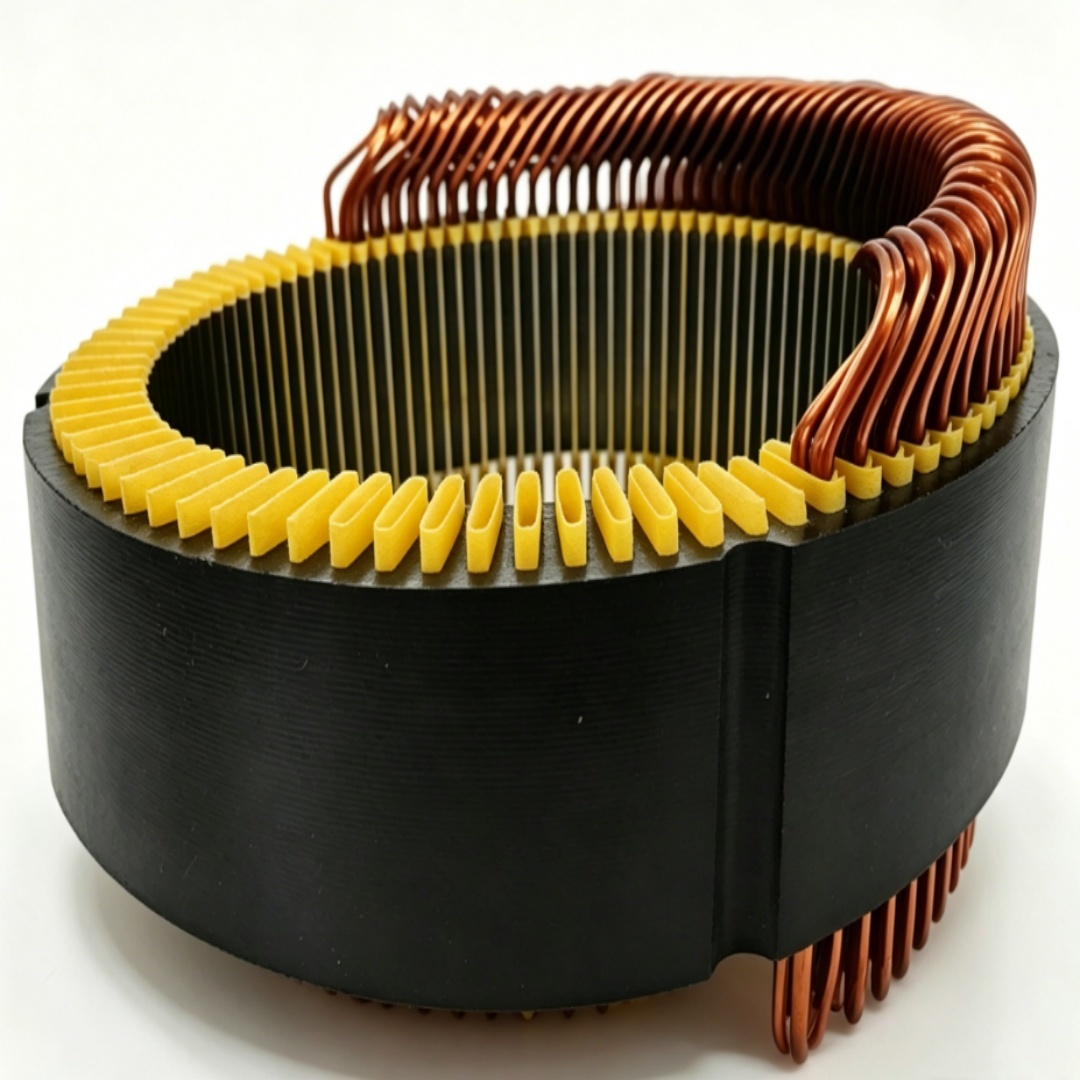

Bu, sarmaşık iletkenler ile statör çekirdeği arasındaki birincil zemin yalıtımı olarak çalışır (saç iğnesi düz tel statöründe gösterilen beyaz kalıplı yalıtım bileşeni).

1. Slot yalıtımı (Merkezi Uygulama)

   Silikon çelik statör çekirdeğinin iç duvarı ve bakır sargıları arasında döşenmiş, toprak bozukluğu kısa devreye yol açmasını önlemek için elektrikle kondüktif çekirdek laminatını sargı kondüktörlerinden izole eder.Esnek özelliği stator yuvalarının düzensiz konturuna mükemmel uyum sağlar, bu nedenle saç iğnesi düz tel motorları için vazgeçilmez bir malzeme.

2. Fazlar arası yalıtım

   Farklı elektrik fazlarındaki iletkenler arasında temas kısa devreye girmesini önlemek için üç fazlı bakır sargıların arasında yerleştirilmiştir.

3. Ucuz Yastık

   Titremeyi absorbe etmek ve bakır telin keskin kenarlarının kaşınmasını ve tel minasının yalıtım filmine zarar vermesini önlemek için sarmalama sargılarının altına yerleştirilen esnek tampon mat.

Temel İşlev: Yöntemli devreleri izole etmek için esnek konform yalıtım bariyeri, dar, bükülebilir yuva boşlukları için tasarlanmıştır.
